Удаленное питание оборудования.

[RDS]

К сожалению не всегда удается подвести питание 220 Вольт непосредственно в коробку, где установленно сетевое оборудование (свичь, медиаконвертер и пр.). Естественно возникает желание запитать оборудование по свободным паром того-же UTP кабеля. Тема это мусолилась в сети неоднократно, в том числе и на нашем форуме. Надеюсь поставить на этой проблеме точку.
Всем, кто не прогуливал в школе уроки физики должно быть ясно, что для работы оборудования необходима определенная мощность. Так как сечение медных жил в UTP кабеле ограниченно и они обладают достаточно высоким сопротивлением, то необходимо подавать на кабель напряжение более высокое, чем штатное для питания устройства. В самом же ящике необходимо устанавливать ПРЕОБРАЗОВАТЕЛЬ напряжения, который преобразует наше высокое напряжение в то, что необходимо для работы наших устройств. При этом мы сможем при меньших токах в кабеле, передать большую мощность.
Не путайте ПРЕОБРАЗОВАТЕЛЬ напряжения с ПАРАМЕТРИЧЕСКИМ СТАБИЛИЗАТОРОМ напряжения! Последний ТОЛЬКО ПОНИЖАЕТ напряжение переводя часть полезной мощности в ТЕПЛО.
Как это сделать? Да очень просто! Вы никогда не задумывались почему я прошу вас не выбрасывать свичи-мыльницы с повыгоравшими и флудящими портами?
Во всех современных свичах уже давно стоят импульсные преобразователи напряжения. Это позволяет питать их от напряжений в несколько раз более высоких чем штатное. Для этого необходимо только открыть свичь и заменить электролитический конденсатор на входе преобразователя на более высоковольтный (например 470 мкф 35 Вольт). Все, наш свичь будет отлично работать от напряжения 25 - 30 вольт. При этом если он раньше питался от штатного блока питания 7,5 Вольт, то после переделки ток в линии уменьшится в 3,5 - 4 раза!
А если нам необходимо запитать еще допустим и медиаконвертер? Легко! Вот здесь я и использую "дохлые" свичи. При помощи ножовки выпиливаем из платы убитого свича блок питания. Перепаиваем электролитический конденсатор на входе преобразователя на более высоковольтный, находим делитель напряжения, задающий выходное напряжение на преобразователе, перепаиваем задающий напряжение резистор (под необходимое нам напряжение) и запитываем через переделаный блок наше устройство. Все! Спим спокойно и радуемся жизни.

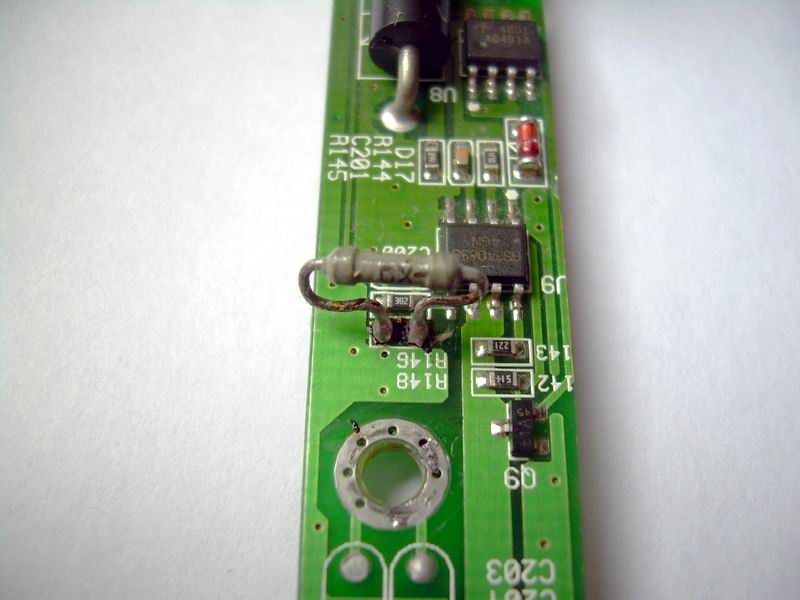

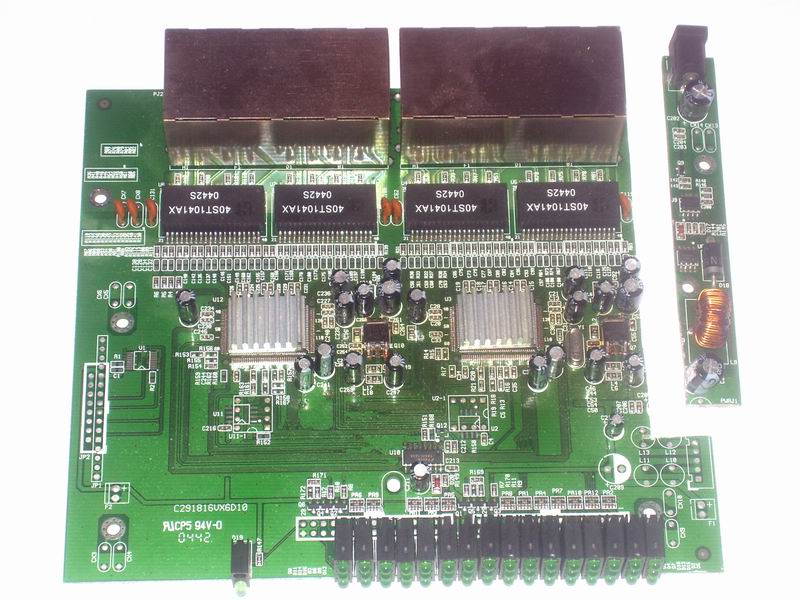

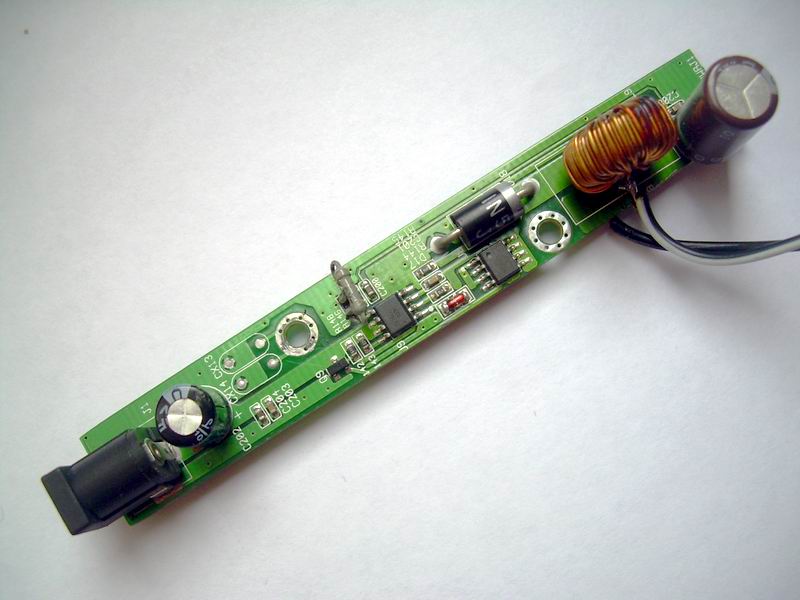

Смотрим фото 1 – 3.

Добавлено спустя 5 минут 3 секунды:

А что делать если нет старого ненужного свича-мыльницы? Не беда. Идем на базар и покупаем любое автомобильное зарядное устройство для сотового телефона. Стоит оно 30 лей. Приходим домой, разбираем его, выпаиваем штатный дроссель, изготавливаем свой (на феритовом кольце наматываем 40 витков провода 0,6 мм) и впаиваем его на освободившееся место. Если необходимо подбираем резистором подходящее нам напряжение на выходе стабилизатора и юзаем полученное устройство.

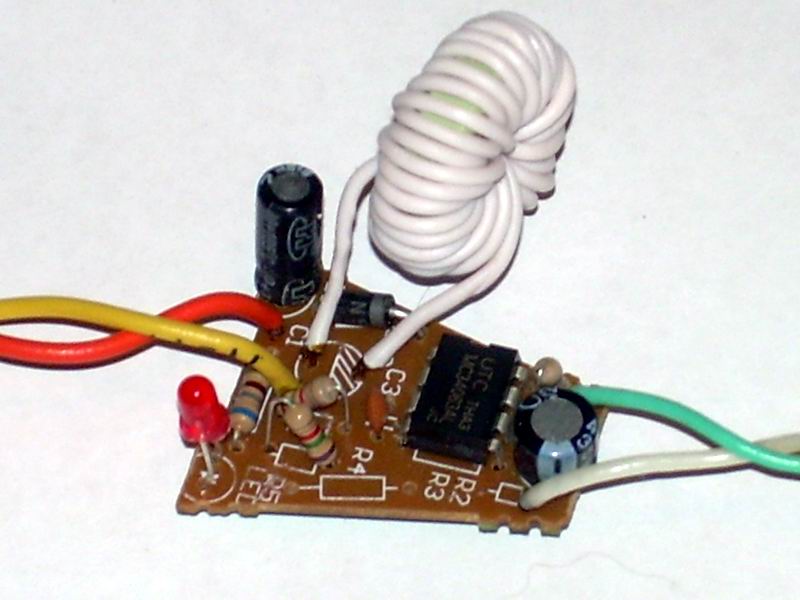

Смотрим фото.

[Igoras]

Мммм... распечатать и на стенку )

з.ы. бедный суреком у меня тоже такой есть но пока живой

[serii]

A esli mi pustim po svobodnoi pare, peremennii tok primerno v 12V (mojno i 24V), i potom gde nujno zapitati switch stavim vipremiteli i stabilizator!
Kak shitaete, na praktike budel li rabotati takaia shema?

[RDS]

A esli mi pustim po svobodnoi pare, peremennii tok primerno v 12V (mojno i 24V), i potom gde nujno zapitati switch stavim vipremiteli i stabilizator!
Kak shitaete, na praktike budel li rabotati takaia shema?

Никаких стабилизаторов! Только преобразователи. Чем выше напряжение в линии, тем лучше. Нет никакого смысла подавать 12 Вольт переменки.
Если уж пускать по свободным парам переменку, то я бы из "серверной" запустил 36 Вольт, а со стороны устройства поставил бы трансформатор 36 Вольт - 9 Вольт (после выпрямления будет ровно 12). Тут уже преобразователь не нужен. Выйгрыш в токе в четыре раза, и очень высокий КПД.

[KirillTs]

Интересно, кто ни будь наматывал трансформаторы в домашних условиях?
К примеру, реально ли переделать стандартный блок питания под вход. напряжение в 36-48 вольт?
Ищу в данный момент информацию в интернете, пока что пугаюсь от всяких слов... типа "а теперь просто полимеризуем в вакуумном термостате"

[serii]

Prosto esli posle 500 metrov ne budet dohoditi 36V, to pridiotsia delati raznie transformatori, a stabilizator ne smotria na vse eto ne propustet vishe naprimer 9V
Ia prav? Esli net to popravite menia pojaluista!

[KirillTs]

Свич нормально работает от 7,5 до 12 вольт , в начале магистрали работает от 12 в конце 7,5 =) наверное....

[RDS]

...К примеру, реально ли переделать стандартный блок питания под вход. напряжение в 36-48 вольт?
Ищу в данный момент информацию в интернете, пока что пугаюсь от всяких слов... типа "а теперь просто полимеризуем в вакуумном термостате"

Что значит "стандартный блок питания"? Блок питания от компа, "метросвича" или от "мыльницы"?
Если от мыльницы, то плохо ищешь. Прочитай еще раз то, что описано выше:

... Идем на базар и покупаем любое автомобильное зарядное устройство для сотового телефона. Стоит оно 30 лей. Приходим домой, разбираем его, выпаиваем штатный дроссель, изготавливаем свой (на феритовом кольце наматываем 40 витков провода 0,6 мм) и впаиваем его на освободившееся место. Если необходимо подбираем резистором подходящее нам напряжение на выходе стабилизатора и юзаем полученное устройство.
Смотрим фото.

Чем тебя не устраивет вышеописанный "стандартный" блок питания? Жалко отдать 30 лей? Ну так сделай сам платку, купи деталек, посиди попаяй, потом проверь получилось ли то, что хотел ...если ты воинствующий мозахист и не ищешь простых решений.
Кстати, добавив мощный транзистор и увеличив мощность дросселя, можно получить и очень мощный преобразователь.

[KirillTs]

Кстати, добавив мощный транзистор и увеличив мощность дросселя, можно получить и очень мощный преобразователь.

Т.е. можно увеличить вход. напряжение?
Если да, тогда действительно нет смысла давать переменку и ставить понижающие трансформаторы =)

Чем тебя не устраивет вышеописанный "стандартный" блок питания? Жалко отдать 30 лей?

Надо поставить свич, там уже есть ~ 48 в. с переделкой блока от мыльницы, пока что не получается, тем более надо срочно, заказал на птичке транс 48 - 9 поставлю его, а потом буду дальше разбираться =)

[RDS]

KirillTs
Прочти внимательно, то, что ты написал:

...Надо поставить свич, там уже есть ~ 48 в. с переделкой блока от мыльницы, пока что не получается, тем более надо срочно, заказал на птичке транс 48 - 9 поставлю его, а потом буду дальше разбираться =)

А теперь попробуй сформулировать правильно, что же тебе всетаки надо.
Из твоего поста совершенно непонятно:
...у тебя есть свич, который питается от 48 вольт, а ты хочешь питать его удаленно от 9-и вольтового источника через преобразователь?
...или ты из своего свича хочешь взять 48 вольт для удаленного питания другого оборудования, которому требуется 9 Вольт?
...или у тебя есть переменка 48 вольт и ты от нее хочешь запитать свич который питается от 220 вольт?
...или у тебя есть переменка 48 вольт и ты от нее хочешь запитать свич который питается от 9 вольт?
...или что-то еще?

[Шинкевич Владимир]

по веерным отключения света в последние пару дней понял - что надо иметь такой "походный" комплект

[BuTaMuH]

RDS зачётно...
Правда подскажи трудно ли найти блоки питания на 24-30 вольт постоянки (если я правильно понял)? Я просто как-то искал и помню трудно было найти, или попадались какие-то громоздкие варианты, или самодельные в пластике и не внушающие долгосрочности их работы. Ещё если можно - цены.

[KirillTs]

RDS,
У меня есть переменка 48в и я хочу запитать свич от 9 в.

Туда сейчас заходит кабель UTP5, по свободным парам этого кабеля подается 48 вольт переменки(подается от трансформатора 220 в 48 который стоит на последнем этаже), мне надо поставить туда мыльницу, которая потребляет 12 вольт/1 А "постоянки"(В принципе работает и от 6-ти вольт), для этого я купил трансформатор, подаю на этот трансформатор 48В получаю 9В/1A переменки на выходе, поставил мост, получаю напряжение 11.5 вольт постоянки(по данным супер точного 50-ти леевого мультиметра)


И так установили 3 свича, между ними по 100 метров, на конце магистрали доходит 36В переменки, на конце магистрали поставил такой же трансформатор с мостом(48В переменки в 12 постоянного) выдает 8 вольт постоянки, все значения под нагрузкой, подключено 11 портов считая магистральные, надеюсь что при повышении нагрузки напряжение на последнем свиче не упадет ниже его прожиточного минимума, но если упадет думаю решим просто перемоткой трансформатора, уже не 48 вольт в 9 вольт, а 36 вольт в 9 вольт, специалист сказал, что сделает без проблем. =)

Такая же магистраль у нас запитана от 30 вольт постоянного тока, и напряжение понижается КРЕНами, в принципе особых проблем не было, но вносить такую лепту в глобальное потепление не хочется =)

P.S.
На последуйщие сообщения могу ответить не сразу, это не от неуважения, просто не будет доступа к компьютеру некоторое время, как только доберусь до него сразу отвечу.

[RDS]

KirillTs
Ну ты все сделал правильно. Насчет напряжения питания мыльниц, не парься. Во всех современных мыльницах стоят преобразователи, так как сам процессор в них питается от 3,3 Вольт (у старых) до 1,8 Вольт (у современных), на вход мыльниц можно смело подавать от 6 Вольт до 40 Вольт (предел по входу для микросхемы преобразователя), но перед этим необходимо убедится, что на входе блока преобразователя стоит электролит, выдерживающий подаваемое напряжение.
Насчет КРЕнок считай сам: ток потребления умнож на падение напряжения на КРЕнке. Получаешь выделяющуюся на радиаторе мощность, в разы превышающую мощность потребления свича. Это и есть твой вклад в энтропию вселенной.
p.s. а может у тебя есть источник шарового напряжения?

[FAST-NET]

Totul e bine, dar daca folosesti Switch-uri care au bloc integrat si in ele vin 220V, e cam greu... de facut prin cablu, atunci numai alimentarea de la locatari.

[BuTaMuH]

мне кажется что можно вскрыть такой свитч и вытащить внутрении блок питания... ведь плата там питается теми же 7,5 вольтами... или весь преобразователь там на той же плате?

[FAST-NET]

Nu leam desfacut ca sunt pe garantie, si mai apoi ele costa aproape 100$ si nu vreau sa pierd garantia...

[Шинкевич Владимир]

в ат'шнике была маленькая платка питания, от неё пяток проводов на сам свич, по проводкам дается немного вольт и пять ампер. Насколько я понимаю - при 5 ампрех играет роль сечение провода и два по 0,51мм - тут может не проканать.

[FAST-NET]

dar nu e mai usor sa tragi alaturi de UTP si un fir de lumina 220 (cu dubla izolare si cu tros), pui un automat sensibil si gata...

[BuTaMuH]

Трудно сказать на сколько безопасно пускать 220В пусть даже в изоляции на крышу. Наверное на крышу вообще запрещено подавать такое напряжение. Коробка должна быть герметичной, если она на открытом воздухе, а при герметичности летом может возникнуть конденсат или перегрев оборудования внутри коробки... другое дело если это чердак или подъезд.

[Igoras]

BuTaMuH,
у меня соседняя сетка пускает вместе со всеми своими воздушками на самонесущей утп параллельно 220в кабелем, которым вообще я бы разве что настольную лампочку подключал...

http://odeskabel.com/shn-rus/index.php? ... &Itemid=15 типа такого, 2х0.75, максимум 2х1....

зато все питают с одной точки а мне стремно выходить на крышу

[Артем]

Не, пвс - кабель хороший. Сечение жилы там минимум 0,5 (помоему) - этого вполне хватает что бы питать очень большое к-во свичей

[FAST-NET]

Dar daca de folosit cablu de telefon care foloseste MTC prin sate, cu tros. Din kite am inteles tine aproape 1,5kw...

[Igoras]

А вы знаете, по утп тоже можно 220 пустить... сам видел на стройке из наших обрезков джамшуты отличные удлинители варганят.... тем более если пустить по 2 пары в каждую сторону, то на каждом проводе будет уже всего 55 вольт, а это меньше пробоя изоляции, да и суммарное сечение будет неплохое.... дело не в этом.. а в том. что если утпшка на ветру перетрется и коротнет, а в ней идет эзернет, то тут нчиего страшного никому не будет... а вот если в этом кабеле перетрется фаза и коротнет на какую-то железку незаземленную... то что будет тогда??

[Шинкевич Владимир]

Igoras, будет выбит УЗО. Потом будет бо-бо от электриков.
